एक शामियाना रोलर प्रतिस्थापन वा विकास गर्दा, एक उचित प्रणाली फिट को लागी शामियाना रोलर आयामहरु के कुरा थाहा छ? प्रक्रिया को एक महत्वपूर्ण भाग हो। एउटा रोलर सानो र साधारण कम्पोनेन्ट जस्तो देखिन सक्छ, तर यसको आयामहरूले कसरी यो एसेम्बली भित्र बस्छ, गाइडलाई सम्पर्क गर्छ, शाफ्टमा जडान गर्छ र सञ्चालनको क्रममा चल्छ भन्ने कुरालाई असर गर्छ। एक्लै उपस्थिति द्वारा छनौट गर्दा स्थापनाको समयमा समस्याहरू सिर्जना गर्न सक्छ।
रिट्र्याक्टेबल एनिङ्स, आँगन शेड सिस्टम्स, आरभी अनिङ्स, फोल्डिङ स्ट्रक्चर र यस्तै किसिमका मेकानिजमहरूका लागि रोलरलाई पूर्ण एसेम्बलीको भागको रूपमा लिनुपर्छ। व्यास, चौडाइ, बोर, एक्सल स्थिति, प्रोफाइल, र उपलब्ध स्थापना ठाउँ सबैले कथाको फरक भाग बताउँछन्।
लक्ष्य हरेक सम्भावित मापन सङ्कलन गर्न होइन। यो वास्तवमा फिट र आन्दोलनलाई असर गर्ने आयामहरू पहिचान गर्न हो।
किन रोलर आयामहरू सँगै विचार गर्न आवश्यक छ
रोलर आफैं चल्दैन। यो सामान्यतया एक शाफ्ट, कोष्ठक, असर वा बुशिंग, गाइड, ट्र्याक, फ्रेम, वा अन्य गतिशील घटक संग काम गर्दछ।
एक आयाम परिवर्तनले सभाको अर्को भागलाई असर गर्न सक्छ।
उदाहरणका लागि, फरक पाङ्ग्रा व्यासले गाइडको सापेक्ष गतिशील संरचनाको स्थिति परिवर्तन गर्न सक्छ। फराकिलो पाङ्ग्राले नजिकैको कोष्ठकमा हस्तक्षेप गर्न सक्छ। फरक बोरले अवस्थित शाफ्टलाई सही रूपमा फिट हुनबाट रोक्न सक्छ। बाहिरी आकार समान देखिँदा पनि, समग्र स्थापना फरक हुन सक्छ।
यसैले एक प्रतिस्थापन मात्र एक मापनबाट चयन गर्नु हुँदैन।
प्रक्रिया बारे सोच्ने एक उपयोगी तरिका हो:
रोलर साइज → माउन्टिङ पोजिसन → गाइडसँग सम्पर्क → एसेम्बलीको आन्दोलन
यदि यो श्रृंखलाको एक भाग मेल खाँदैन भने, रोलरले उद्देश्य अनुसार प्रदर्शन नगर्न सक्छ।
कुन चाँदी रोलर आयामहरू तपाईंले जाँच गर्नुपर्छ?
अवस्थित रोलर पहिचान गर्दा वा नयाँ डिजाइन तयार गर्दा धेरै आयामहरू रेकर्डिङ योग्य छन्।

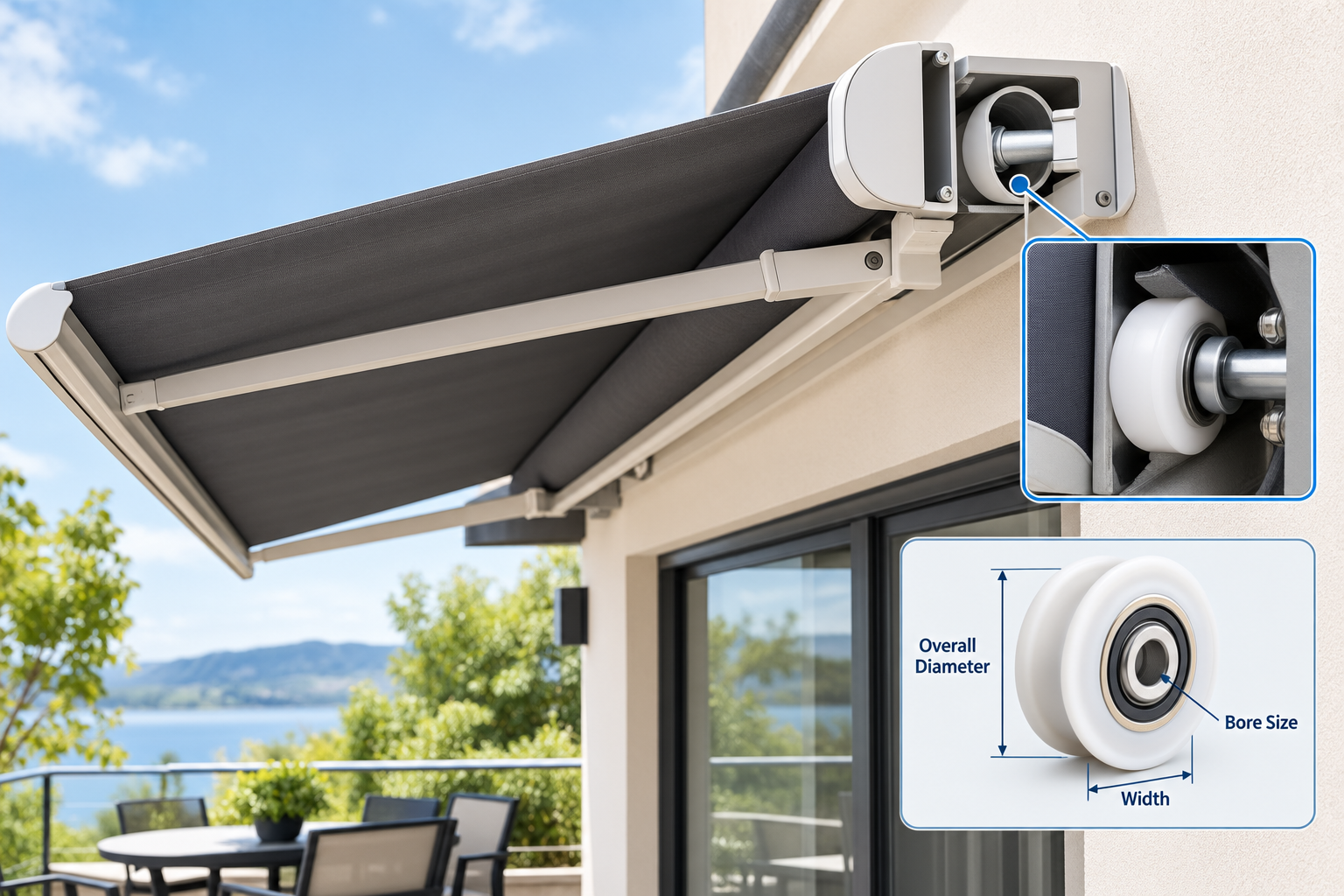

| आयाम | यसले के पहिचान गर्न मद्दत गर्दछ |
|---|---|
| बाहिरी व्यास | समग्र पाङ्ग्रा आकार र चलिरहेको स्थिति |
| पाङ्ग्रा चौडाइ | उपलब्ध सम्पर्क क्षेत्र र साइड क्लियरेन्स |
| बोर साइज | शाफ्ट वा एक्सल संग सम्बन्ध |
| हब आयामहरू | पाङ्ग्रा र समर्थन संरचना बीचको जडान |
| समग्र उचाइ | स्थापना ठाउँ र वरपरको निकासी |
| प्रोफाइल आकार | ट्र्याक, गाइड, केबल, वा अन्य सतह संग सम्पर्क गर्नुहोस् |
| माउन्टिंग स्थिति | पाङ्ग्रा र कोष्ठक बीचको सम्बन्ध |
| एक्सल स्थान | केन्द्रीकरण र विधानसभा भित्र आन्दोलन |
प्रत्येक परियोजनालाई यी सबै मापनहरू आवश्यक पर्दैन। सान्दर्भिक बिन्दुहरू रोलर कसरी प्रयोग गरिन्छ मा निर्भर गर्दछ।
बाहिरी व्यासले चलिरहेको स्थितिलाई असर गर्छ
बाहिरी व्यास प्रायः मानिसहरूले मापन गर्ने पहिलो आयामहरू मध्ये एक हो, तर यसको महत्त्व केवल पाङ्ग्राको आकारलाई वर्णन गर्नुभन्दा बाहिर जान्छ।
यसले ट्र्याक वा गाइडको सम्बन्धमा रोलर कहाँ बस्छ भनेर निर्धारण गर्न सक्छ। यदि प्रतिस्थापनको फरक फरक व्यास छ भने, चलिरहेको खण्ड उद्देश्य भन्दा माथि वा कम बस्न सक्छ।
त्यो परिवर्तनले नजिकका भागहरू बीचको निकासीलाई असर गर्न सक्छ। यसले फ्रेम, क्यारेज, वा सहायक कम्पोनेन्टको स्थिति पनि परिवर्तन गर्न सक्छ।
यस कारणले गर्दा, व्यासलाई पृथक संख्याको रूपमा व्यवहार गर्नुको सट्टा वरपरको संरचनासँग सँगै विचार गर्नुपर्छ।
चौडाइले सम्पर्क क्षेत्र भन्दा बढी निर्धारण गर्दछ
पाङ्ग्रा चौडाइ अर्को उपयोगी आयाम हो।
रोलरलाई यसको चलिरहेको सतहमा सही रूपमा बस्न पर्याप्त कोठा चाहिन्छ, तर यसलाई पर्याप्त साइड क्लियरेन्स पनि चाहिन्छ। यदि पाङ्ग्रा उपलब्ध ठाउँको लागि धेरै चौडा छ भने, यो कोष्ठक वा गाइड पर्खाल विरुद्ध रगड्न सक्छ। यदि यो मूल डिजाइन भन्दा साँघुरो छ भने, यसको सम्पर्क स्थिति परिवर्तन हुन सक्छ।
त्यसकारण सही चौडाइ पाङ्ग्रा वरपरको भौतिक स्थानमा निर्भर गर्दछ।
अवस्थित भाग मापन गर्दा, दुबै पाङ्ग्रा आफैं र पाङ्ग्रा र छिमेकी घटकहरू बीचको अन्तर जाँच गर्नुहोस्।
बोरले अनुकूलतालाई कसरी असर गर्छ?
बोर रोलरको बीचबाट खोलिएको छ। यो सीधा शाफ्ट, एक्सल, पिन, वा विधानसभा द्वारा प्रयोग गरिएको असर व्यवस्था संग सम्बन्धित छ।
एक प्रतिस्थापन पाङ्ग्रासँग मिल्दो बाहिरी व्यास हुन सक्छ र अझै पनि फिट हुन सक्दैन किनभने केन्द्र जडान फरक छ।
तसर्थ बोर सँगै जाँच गर्नुपर्छ:
- शाफ्ट वा एक्सल प्रकार
- असर व्यवस्था
- हब निर्माण
- राख्ने विधि
- उपलब्ध साइड क्लियरेन्स
- कोष्ठक भित्र पाङ्ग्राको स्थिति
केही डिजाइनहरूमा, पाङ्ग्रा शाफ्टको वरिपरि घुम्छ। अन्य मा, एक असर पाङ्ग्रा मा एकीकृत छ। एउटै बाहिरी आयामहरूले विभिन्न आन्तरिक संरचनाहरू भएका घटकहरू वर्णन गर्न सक्छन्।
यो एउटा कारण हो कि प्रतिस्थापन अनुरोध गर्दा स्थापित रोलरको फोटो उपयोगी हुन सक्छ।
के व्हील प्रोफाइल आकारको रूपमा धेरै महत्त्वपूर्ण छ?
धेरै अनुप्रयोगहरूमा, हो।
रोलर मात्र गोलो वस्तु होइन। यसको चलिरहेको सतह समतल, खाँचो, घुमाउरो, फ्ल्याङ्ग, वा विशेष गाइडको लागि आकारको हुन सक्छ।
प्रोफाइलले निर्धारित गर्दछ जहाँ व्हीलले सम्पर्क गर्दछ।
एउटा साधारण उदाहरण विचार गर्नुहोस्। समतल सतहमा चलाउनको लागि डिजाइन गरिएको रोलरको नाली भित्र बस्ने उद्देश्यले फरक सम्पर्क सम्बन्ध हुन्छ। दुई पाङ्ग्राको बाहिरी व्यास समान हुन सक्छ तर अझै पनि विभिन्न मेकानिकल व्यवस्थाहरूसँग सम्बन्धित छन्।
चलिरहेको सतह मिलाउनुहोस्, केवल पाङ्ग्रा होइन
अवस्थित शामियाना रोलर जाँच गर्दा, पाङ्ग्रा वास्तवमा सञ्चालन भएको क्षेत्र निरीक्षण गर्नुहोस्।
खोज्नुहोस्:
- समतल सम्पर्क सतहहरू
- ग्रूभ वा च्यानलहरू
- उठाइएका गाइड किनाराहरू
- साइड flanges
- घुमाउरो चलिरहेको खण्डहरू
- संलग्न गाइड स्पेसहरू
- असमान सम्पर्क को संकेत
ट्र्याकको अवस्थाले पनि उपयोगी जानकारी प्रदान गर्न सक्छ। पहिरन चिन्हहरूले रोलरले सामान्यतया वरपरको संरचनालाई कहाँ सम्पर्क गर्छ भनेर देखाउन सक्छ।
यो विशेष गरी उपयोगी हुन सक्छ जब मूल भाग लगाएको छ र यसको प्रोफाइल अब पहिचान गर्न सजिलो छैन।
समग्र स्थापना ठाउँको बारेमा के हो?
एक रोलरमा सही आधारभूत आयामहरू हुन सक्छ र अझै पनि अनुपयुक्त हुन सक्छ यदि त्यहाँ वरपर पर्याप्त ठाउँ छैन भने।
यो प्रतिस्थापन कार्य को समयमा बेवास्ता गर्न को लागी एक सजिलो विवरण हो।
कम्पोनेन्टको वरिपरिको ठाउँ नाप्नुहोस्, कम्पोनेन्ट मात्र होइन। पाङ्ग्रा र कोष्ठक, नजिकैको फ्रेम सदस्यहरू, गाइड सतहहरू, फास्टनरहरू, र अन्य गतिशील भागहरू बीचको दूरी जाँच गर्नुहोस्।
एक उपयोगी निरीक्षणले धेरै व्यावहारिक प्रश्नहरूको जवाफ दिनुपर्छ:
- रोलर माउन्ट स्थिति प्रविष्ट गर्न सक्नुहुन्छ?
- के यो नजिकैका भागहरू नछोइकन घुमाउन सक्छ?
- के पाङ्ग्रा गाइड संग पङ्क्तिबद्ध रहन्छ?
- त्यहाँ शाफ्ट वा असर को लागी पर्याप्त ठाउँ छ?
- के रिटेनिङ हार्डवेयर स्थापना गर्न सकिन्छ?
- के सभा अझै पनि यसको पूर्ण परिचालन मार्गमा जान्छ?
यी प्रश्नहरूले एक साधारण आयामी जाँचलाई उचित फिट मूल्याङ्कनमा परिणत गर्दछ।
किन एक्सल स्थितिले सम्पूर्ण सभालाई परिवर्तन गर्न सक्छ
रोलरको केन्द्र सधैं यसको माउन्टिंग संरचनाको सापेक्ष रूपमा समान रूपमा स्थित हुँदैन।
एक्सल स्थानमा सानो परिवर्तनले वरपरको कम्पोनेन्टको उचाइ, कोण वा स्थितिलाई असर गर्न सक्छ। रोलरले गाडी, हात, कोष्ठक, वा निर्देशित आन्दोलन प्रणालीको भाग बनाउँदा यो महत्त्वपूर्ण हुन्छ।
उदाहरणका लागि, यदि व्हील केन्द्र मूल डिजाइन भन्दा फरक रूपमा बस्छ भने, रोलरले फरक बिन्दुमा गाइडलाई सम्पर्क गर्न सक्छ। यसले विधानसभा मार्फत लोड ट्रान्सफर गर्ने तरिका परिवर्तन गर्न सक्छ।
तसर्थ, गैर-मानक रोलर प्रतिस्थापन गर्दा, पाङ्ग्राको व्यास मात्र रेकर्ड गर्नुको सट्टा व्हील केन्द्र र माउन्टिंग संरचना बीचको सम्बन्ध मापन गर्नुहोस्।
एक साधारण मापन अर्डरले समय बचत गर्न सक्छ
सबै कुरा अनियमित रूपमा मापन गर्न आवश्यक छैन।
एक व्यावहारिक अनुक्रम पछ्याउन सजिलो छ:
चरण 1: पूर्ण सभाको फोटो खिच्नुहोस्
रोलर हटाउनु अघि फराकिलो फोटो लिनुहोस्। यसले कम्पोनेन्ट कसरी स्थित छ भनेर देखाउँछ।
चरण 2: रोलर हटाउनुहोस् र निरीक्षण गर्नुहोस्
एकपटक हटाइएपछि, पाङ्ग्रा, हब, बोर, प्रोफाइल, र माउन्टिंग क्षेत्र जाँच गर्नुहोस्।
चरण 3: मुख्य आयामहरू रेकर्ड गर्नुहोस्
बाहिरी व्यास, चौडाइ, बोर, र समग्र उचाइबाट सुरु गर्नुहोस्।
चरण 4: प्रोफाइल जाँच गर्नुहोस्
चलिरहेको सतह र कुनै पनि नाली, फ्ल्यान्ज, वा घुमाउरो खण्डमा ध्यानपूर्वक हेर्नुहोस्।
चरण 5: माउन्टिंग सम्बन्ध मापन गर्नुहोस्
शाफ्ट, कोष्ठक, गाईड, र नजिकका भागहरूको सम्बन्धमा पाङ्ग्रा कसरी बस्छ रेकर्ड गर्नुहोस्।
चरण 6: रोलरलाई गाइडसँग तुलना गर्नुहोस्
गाइडले जानकारी प्रकट गर्न सक्छ जुन पाङ्ग्रा आफैले गर्न सक्दैन। सम्भव भएसम्म दुबै सँगै फोटो खिच्नुहोस्।
यो प्रक्रियाले आपूर्तिकर्ता, मर्मत टोली, वा उत्पादन डिजाइनरको लागि स्पष्ट सन्दर्भ सिर्जना गर्दछ।
एक आयाम थोरै फरक हुँदा के हुन्छ?
प्रत्येक आयामी भिन्नता स्वचालित रूपमा रोलरले काम गर्न सक्दैन भन्ने होइन। प्रभाव कहाँ फरक हुन्छ र प्रणाली कसरी डिजाइन गरिएको छ मा निर्भर गर्दछ।
अत्यावश्यक बाह्य सतहमा परिवर्तनले थोरै व्यावहारिक प्रभाव पार्न सक्छ। बोर, चलिरहेको प्रोफाइल, वा माउन्टिंग स्थितिमा परिवर्तन धेरै महत्त्वपूर्ण हुन सक्छ।
त्यसकारण कार्यको सम्बन्धमा आयामी सहिष्णुतालाई विचार गर्नुपर्छ।
प्रतिस्थापन सोर्सिङको लागि, मापनलाई तीन समूहमा विभाजन गर्न उपयोगी छ:
| मापन समूह | मुख्य प्रश्न |
|---|---|
| चलिरहेको आयामहरू | के पाङ्ग्राले गाइडलाई सही रूपमा सम्पर्क गर्छ? |
| माउन्टिङ आयामहरू | के रोलर सुरक्षित रूपमा स्थापना गर्न सकिन्छ? |
| निकासी आयामहरू | के सभा हस्तक्षेप बिना चल्न सक्छ? |
यो दृष्टिकोणले निरीक्षणलाई बुझ्न सजिलो बनाउँछ र अनावश्यक मापनबाट बच्न मद्दत गर्दछ।
अनुकूलन रोलर कहिले विचार गर्नुपर्छ?
मानक कम्पोनेन्टहरूले राम्रोसँग काम गर्न सक्छन् जब मूल डिजाइनले पहिले नै स्थापित रोलर कन्फिगरेसनलाई पछ्याउँछ।
अवस्थित कम्पोनेन्टमा असामान्य प्रोफाइल, गैर-मानक बोर, विशेष माउन्टिङ संरचना, सीमित स्थापना ठाउँ, वा उपलब्ध प्रतिस्थापनसँग मिलाउन गाह्रो भएको डिजाइन हुँदा अनुकूलन रोलरलाई विचार गर्न सकिन्छ।
अनुकूलनले OEM विकासको समयमा पनि अर्थ बनाउन सक्छ जब रोलरलाई एक विशेष फ्रेम वा गाइड वरिपरि डिजाइन गर्न आवश्यक छ।
यी परियोजनाहरूका लागि, आयामहरूलाई स्ट्यान्डअलोन उत्पादन विशिष्टताको रूपमा नभई पूर्ण मेकानिकल रेखाचित्रको अंशको रूपमा विचार गर्नुपर्छ।
एक आपूर्तिकर्तालाई उपयुक्त डिजाइन पुष्टि गर्नु अघि गाइड, शाफ्ट, माउन्टिंग कोष्ठक, अपरेटिङ वातावरण, र अभिप्रेत आन्दोलनको बारेमा जानकारी चाहिन्छ।
अनुकूलित चरखी र रोलर उत्पादनको लागि, HUNE जस्ता निर्माताहरूले संरचनाको समीक्षा गर्न र आवश्यक माउन्टिङ र आन्दोलन अवस्थाहरूको वरिपरि एक घटक विकास गर्न सक्छन्। HUNE को उत्पादन दायराले विभिन्न पुली प्रोफाइलहरू र अनुकूलित चरखी समाधानहरू समावेश गर्दछ, जुन सान्दर्भिक हुन सक्छ जब मानक घटक अवस्थित मेकानिकल व्यवस्थासँग मेल खाँदैन।
कसरी खरीददारहरूले राम्रो रोलर जानकारी तयार गर्न सक्छन्?
स्पष्ट अनुरोध प्राविधिक संचार धेरै सजिलो बनाउन सक्छ।
एउटा मात्र मापन पठाउनुको सट्टा, समावेश भएको एउटा सानो जानकारी प्याकेज तयार गर्नुहोस्:
- मूल रोलर को फोटो
- पूर्ण स्थापना को फोटो
- मुख्य आयामी मापन
- व्हील प्रोफाइल विवरण
- शाफ्ट वा एक्सल जानकारी
- गाइड वा फोटोग्राफहरू ट्र्याक गर्नुहोस्
- माउन्ट गर्ने विधि
- आवेदन प्रकार
- प्रतिस्थापन वा नयाँ-विकास आवश्यकता
- अपेक्षित खरिद मात्रा
रेखाचित्र उपलब्ध हुँदा उपयोगी हुन्छ, तर यो सधैं सुरुमा आवश्यक हुँदैन। भौतिक नमूना र स्पष्ट तस्बिरहरूले पनि निर्मातालाई घटक बुझ्न मद्दत गर्न सक्छ।
अर्डर गर्नु अघि एक व्यावहारिक चेकलिस्ट
शामियाना रोलर प्रतिस्थापन पुष्टि गर्नु अघि, निम्न बिन्दुहरू समीक्षा गर्नुहोस्:
पाङ्ग्रा
- बाहिरी व्यास
- चौडाइ
- प्रोफाइल
- बोर
- हब संरचना
माउन्ट गर्दै
- शाफ्ट वा एक्सल
- कोष्ठक स्थिति
- राख्ने विधि
- उपलब्ध स्थापना ठाउँ
चलिरहेको अवस्थाहरू
- गाईड आकार
- सम्पर्क स्थिति
- क्लियरेन्स
- आन्दोलन दिशा
- सम्भावित घुमाउरो खण्डहरू
आवेदन
- शामियाना को प्रकार
- बाहिरी एक्सपोजर
- आन्दोलन को आवृत्ति
- प्रतिस्थापन वा नयाँ डिजाइन
यो चेकलिस्टलाई जटिल ईन्जिनियरिङ् गणनाहरू आवश्यक पर्दैन। यसको उद्देश्य भनेको अर्डर गर्नु अघि रोलर र बाँकी प्रणाली बीचको शारीरिक सम्बन्ध बुझ्नु हो।
कुञ्जी टेकवेहरू
- बाहिरी व्यास affects the roller's running position within the assembly.
- पाङ्ग्रा width needs to be considered together with contact area and side clearance.
- बोर dimensions should match the shaft, axle, pin, or bearing arrangement.
- चलिरहेको प्रोफाइल गाइड वा सम्पर्क सतह संग पत्राचार गर्न आवश्यक छ।
- एक्सल स्थितिले वरपरका घटकहरूको उचाइ, कोण, र आन्दोलनलाई असर गर्न सक्छ।
- उपलब्ध स्थापना ठाउँ should be checked before confirming a replacement.
- रोलर, माउन्टिङ स्ट्रक्चर, र गाइडका फोटोहरूले मापनसँगै उपयोगी जानकारी प्रदान गर्न सक्छन्।
- अनुकूलन रोलरहरू विचार गर्न सकिन्छ जब असामान्य प्रोफाइलहरू, माउन्टिंग संरचनाहरू, वा स्पेस प्रतिबन्धहरूले मानक घटकहरूलाई मिलाउन गाह्रो बनाउँछ।
सही आयाम भनेको सम्पूर्ण प्रणालीलाई समर्थन गर्ने हो
शामियाना रोलर साइजिङ एउटै बाहिरी व्यास संग एक पाङ्ग्रा फेला पार्न को लागी मात्र कुरा होइन। उचित फिट निर्भर गर्दछ कसरी धेरै आयामहरू सँगै काम गर्दछ।
व्यासले चलिरहेको स्थितिलाई असर गर्छ। चौडाइले सम्पर्क र निकासीलाई असर गर्छ। बोरले शाफ्ट जडान निर्धारण गर्दछ। प्रोफाइल गाइड संग अन्तरक्रिया नियन्त्रण गर्दछ। माउन्टिंग आयामहरूले रोलर एसेम्बली भित्र ठीकसँग बस्न सक्छ कि भनेर निर्धारण गर्दछ।
वरपरको ठाउँ पनि महत्त्वपूर्ण छ।
त्यस कारणको लागि, सबैभन्दा उपयोगी दृष्टिकोण भनेको पहिले पूर्ण संयन्त्रको निरीक्षण गर्नु हो, त्यसपछि स्थापना र आन्दोलनलाई नियन्त्रण गर्ने आयामहरू पहिचान गर्नुहोस्। केहि राम्ररी छानिएका मापनहरू, फोटोहरू र अनुप्रयोग जानकारी द्वारा समर्थित, प्रतिस्थापन सोर्सिङ वा अनुकूलन विकासको लागि धेरै स्पष्ट आधार प्रदान गर्न सक्छ।
जब रोलरलाई पृथक पाङ्ग्राको रूपमा नभई शामियाना प्रणालीको भागको रूपमा व्यवहार गरिन्छ, आयामी जाँचहरू बुझ्न धेरै सजिलो हुन्छ। त्यो पनि हो जहाँ सावधानीपूर्वक घटक चयनले विधानसभा र मर्मतसम्भारको समयमा टाढै मिल्ने फिटिङ समस्याहरू कम गर्न मद्दत गर्न सक्छ।
