ग्रूभ डिजाइनले कसरी औद्योगिक गाइड रोलर प्रदर्शनलाई असर गर्छ

गाइड रोलर प्रायः नियमित मर्मतसम्भारको लागि बदलिन्छ, र कहिलेकाहीँ बेल्ट वा तार अचानक पछि फरक तरिकाले ट्र्याक हुन्छ। त्यो शिफ्ट सामान्यतया नाली डिजाइनमा फर्कन्छ। यो ती विवरणहरू मध्ये एक हो जुन विरलै दोश्रो झलक प्राप्त हुन्छ जबसम्म कुनै चीज हल्लाउँदै, चिप्लिन वा असमान रूपमा लगाउन सुरु हुँदैन। एकपटक ग्रूभको वास्तविक प्रकार्य स्पष्ट भएपछि, ती रेखाका धेरै समस्याहरू रहस्य जस्तो महसुस गर्न बन्द हुन्छन्।

किन ग्रूभ यो देखिन्छ भन्दा बढी महत्त्वपूर्ण छ

गाइड रोलरको काम सरल लाग्छ: बेल्ट, केबल, चेन, वा स्ट्रिपलाई सीधा, नियन्त्रित मार्गमा सार्नुहोस्। नाली, जसको अर्थ च्यानल काटिएको वा रोलरको सतहमा मोल्ड गरिएको हो, वास्तवमा मार्गनिर्देशन कार्य गर्दछ। ग्रूभ प्रोफाइल परिवर्तन गर्नाले रोलरसँग चलिरहेको सामग्रीसँग कति सम्पर्क क्षेत्र छ, यसले त्यो सामग्रीलाई कति बलियोसँग राख्छ, र सञ्चालनको क्रममा कति घर्षण हुन्छ भन्ने कुरा परिवर्तन हुन्छ।

ग्रूभले सजावटी विवरण जस्तै कम र स्टीयरिङ मेकानिजम जस्तै कार्य गर्दछ। धेरै उथलो भएको खालीले बेल्टलाई भार अन्तर्गत छेउमा बहाउन दिन सक्छ। एक जो धेरै कडा छ यति बलियो रूपमा समात्न सक्छ कि यसले रोलर र बेल्ट दुवैमा लगाउने गति बढाउँछ। ती चरमहरू बीचको कतै सामान्यतया जहाँ प्रणाली सहज रूपमा चल्छ, र त्यो ब्यालेन्स पोइन्ट अनुप्रयोगमा धेरै निर्भर हुन्छ।

सामान्य ग्रूभ प्रोफाइलहरू थाहा पाउँदै

सबै खालीहरू एउटै तरिकाले काटिएका हुँदैनन्, र प्रत्येक आकारले ट्रेड-अफहरूको फरक सेट ल्याउँछ।

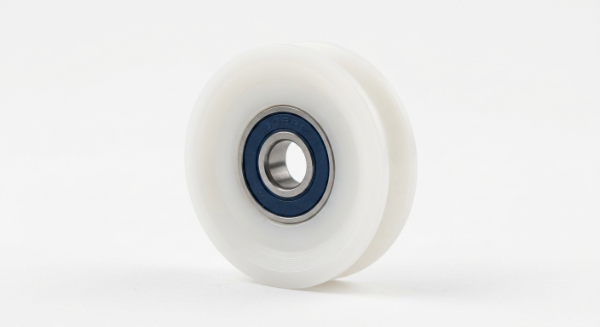

V-आकारको ग्रूभहरू

गोलाकार बेल्ट वा तार डोरीसँग प्रयोग हुने रोलरहरूमा V-ग्रुभहरू सामान्य हुन्छन्। कोण पक्षहरूले स्वाभाविक रूपमा बेल्टलाई केन्द्रमा राख्छ किनकि यो च्यानलमा बस्छ, जसले पार्श्व आन्दोलनलाई कम गर्न मद्दत गर्दछ। यो आत्म-केन्द्रित प्रभाव एक कारण हो V-ग्रुभहरू प्रायः प्याकेजिङ लाइनहरू र हल्का सामग्री ह्यान्डलिंग उपकरणहरूमा देखा पर्दछ।

U-आकार र गोलाकार ग्रूभहरू

गोलाकार वा U-आकारका च्यानलहरूले तीखो V-कटको तुलनामा बेल्ट वा केबल सतहमा सम्पर्कको दबाबलाई बढी समान रूपमा वितरण गर्ने गर्दछ। यो नरम बेल्ट सामग्रीहरूमा हल्का हुन सक्छ, किनकि त्यहाँ एकल सम्पर्क बिन्दुमा कम केन्द्रित दबाब छ। तार डोरी र केबल गाइड रोलरहरूले प्राय: यो प्रोफाइल प्रयोग गर्छन् किनभने यसले केबललाई पिन्च नगरी क्र्याड गर्दछ।

समतल वा ग्रूभलेस सतहहरू

केही रोलरहरू पूर्ण रूपमा नाली छोड्छन् र समतल सतहमा निर्भर हुन्छन्। यसले फराकिलो बेल्ट वा फ्ल्याट स्ट्रिपहरूको लागि राम्रो काम गर्दछ जहाँ पार्श्व निर्देशन प्रणालीमा अन्य कम्पोनेन्टहरूबाट आउँछ, जस्तै साइड फ्ल्याङ्गहरू वा छुट्टै ट्र्याकिङ रोलरहरू। नाली बिना, यद्यपि, रोलर बहाव रोक्नको लागि बाह्य पङ्क्तिबद्धतामा पूर्ण रूपमा निर्भर हुन्छ।

बहु-ग्रुभ र चरणबद्ध डिजाइनहरू

एकैचोटि धेरै तारहरू ह्यान्डल गर्ने उपकरणहरू, जस्तै बहु-तार फिडिङ प्रणालीहरू, चौडाइमा दोहोर्याइएको ग्रूभहरू सहित रोलरहरू प्रयोग गर्न सक्छन्। प्रत्येक च्यानल बीचको स्पेसिङ र स्थिरता यहाँ महत्त्वपूर्ण हुन्छ, किनकि असमान स्पेसिङले एउटा स्ट्र्यान्डलाई छिमेकीहरू भन्दा फरक तनावमा चलाउन सक्छ।

गहिराई, चौडाई, र पकड र स्वतन्त्रता बीच सन्तुलन

ग्रूभ गहिराई र चौडाइ सँगै काम गर्दछ, र सन्तुलन सही प्राप्त गर्नु वास्तवमा यसबाट गुजरने सामग्रीसँग ग्रूभ मिलाउने बारे हो।

• उथले ग्रुभहरू बेल्ट वा केबललाई सजिलो रिलिज गर्न अनुमति दिनुहोस् तर साइडवे आन्दोलनमा कम प्रतिरोध प्रस्ताव गर्नुहोस्।
• गहिरो नालीहरू सामग्रीलाई अझ सुरक्षित रूपमा समात्नुहोस्, जसले उच्च-गति वा कम्पन-प्रवण वातावरणमा मद्दत गर्दछ, तर समयसँगै घर्षण र ताप निर्माण बढाउन सक्छ।
• साँघुरो नालीहरू साना-व्यास केबल वा पातलो बेल्टहरू, अनावश्यक खेल कम गर्न।
• फराकिलो नालीहरू बाक्लो सामग्रीहरू समायोजन गर्नुहोस् तर यदि फिट धेरै ढीलो छ भने थप डगमगाउन अनुमति दिन सक्छ।

सानो मार्जिनले पनि बेल्ट वा केबल व्याससँग मेल नखाने खाली प्रायः असमान पहिरन ढाँचाको रूपमा देखा पर्दछ यसले देख्न सक्ने परिचालन समस्या निम्त्याउनु अघि। स्थापना मुद्दाहरू देखा पर्नुको सट्टा अर्डर भित्र जानु अघि सप्लायरसँग किन ग्रूभ साइजिङको पुष्टि गर्न आवश्यक छ भन्ने कुराको यही भाग हो।

सामग्री जोडा: कसरी ग्रूभ आकार रोलर कम्पाउन्ड संग काम गर्दछ

ग्रूभ ज्यामितिले अलगावमा काम गर्दैन। रोलर सामग्री आफैं, चाहे यो नायलन कम्पाउन्ड होस्, पोलियुरेथेन, रबर-कोटेड, वा प्लास्टिकको बाहिरी तह भएको धातुको कोर, सम्पूर्ण एसेम्बलीले दोहोर्याइएको गतिमा कसरी प्रदर्शन गर्छ भनेर निर्धारण गर्न ग्रूभ आकारसँग अन्तरक्रिया गर्दछ।

गहिरो नालीसँग जोडिएको नरम सामग्री कहिलेकाहीँ निरन्तर दबाबमा थोरै विकृत हुन सक्छ, महिनौं प्रयोगमा ग्रूभको मूल प्रोफाइललाई सूक्ष्म रूपमा परिवर्तन गर्दछ। कडा सामग्रीले यसको आकार लामो समयसम्म राख्छ तर अधिक कम्पन वा शोर प्रसारित गर्न सक्छ, विशेष गरी तीखो आन्तरिक कोणहरू भएका ग्रूभहरूमा। निर्माताहरूले प्राय: त्यस बिन्दुमा सामग्रीमा तनाव एकाग्रता कम गर्न विशेष गरी तीखो-कुनाको सट्टा थोरै गोलाकार हुन खाली किनारहरू समायोजन गर्छन्।

लोड वितरण र लुकेका तनाव बिन्दुहरू

प्रत्येक नालीले एक सम्पर्क क्षेत्र सिर्जना गर्दछ, र त्यो क्षेत्र हो जहाँ लोड रोलर र जुनसुकै दिशानिर्देशन बीच स्थानान्तरण हुन्छ। खराब मेल खाएको खालीले कहिलेकाहीँ पिन्च पोइन्ट भनिन्छ, एक साँघुरो क्षेत्र जहाँ दबाब फैलनुको सट्टा केन्द्रित हुन्छ सिर्जना गर्न सक्छ।

समय बित्दै जाँदा, पिन्च बिन्दुहरूले केही पुनरावर्ती समस्याहरूमा योगदान पुर्‍याउँछन्:

यी मध्ये कुनै पनि समस्या रातारात देखा पर्दैन। तिनीहरू बिस्तारै निर्माण हुन्छन्, त्यसैले रोलर बेयरिङ वा शाफ्ट मात्र होइन, ग्रूभ अवस्थाको आवधिक निरीक्षण मर्मत चेकलिस्टहरूमा उपयोगी बानी रहन्छ।

एपसँग मिल्दो ग्रूभ डिजाइन

विभिन्न उद्योगहरू विभिन्न ग्रूभ प्रोफाइलहरू तिर झुक्छन् किनभने तिनीहरूको सामग्री र सञ्चालन अवस्थाहरू धेरै भिन्न हुन्छन्। यहाँ यो कसरी खेल्छ भन्ने सामान्य अर्थ छ:

दैनिक पहिरन र कसरी ग्रूभ आकारले यसलाई गति दिन्छ वा यसलाई ढिलो बनाउँछ

रोलरको जीवनमा ग्रूभ पहिरन अपरिहार्य छ, तर यसको दर र ढाँचाले प्रायः मूल नाली छनौट अनुप्रयोगमा फिट हुन्छ कि भनेर प्रकट गर्दछ।

नियमित चेकजाँचको समयमा हेर्न लायक केही संकेतहरू:

• रोलरको चौडाइमा असमान नालीको गहिराइ, जसले प्रायः कतै अपस्ट्रीममा गलत अलाइनमेन्टलाई संकेत गर्छ
• नाली भित्र चम्किलो वा पालिश गरिएको प्याचहरू, विशेष सम्पर्क बिन्दुहरूमा थप घर्षण सुझाव दिन्छ
• बेल्ट वा केबल अर्को भन्दा ग्र्रोभको एक छेउमा माथि चढ्ने
• रोलर भर्खरै स्थापना भएको बेलाको तुलनामा सञ्चालनको क्रममा बढेको आवाज वा कम्पन
• तीखो आन्तरिक नाली कुनाहरू नजिक बन्ने साना दरारहरू, विशेष गरी कडा रोलर सामग्रीहरूमा

यी चाँडै समात्नु भनेको बेल्ट, केबल वा जडान गरिएको मेसिनरी समावेश गर्ने ठूलो डाउनस्ट्रीम मर्मतको सट्टा साधारण रोलर स्वैप हो।

रोलर आपूर्तिकर्तासँग ग्रूभ विकल्पहरू छलफल गर्दै

किनकी ग्रूभ आवश्यकताहरू एप्लिकेसन अनुसार धेरै भिन्न हुन्छन्, एक आपूर्तिकर्तासँगको कुराकानी सामान्य अनुरोधहरूको सट्टा विशिष्टताहरूसँग सहज हुन्छ। उपयोगी विवरणहरूमा सामान्यतया बेल्ट वा केबल व्यास, अपेक्षित सञ्चालन गति, तापक्रम दायरा वा ओसिलोको जोखिम जस्ता वातावरणीय अवस्थाहरू, र रोलर निरन्तर चल्ने वा रोकिने चक्रहरूमा समावेश हुन्छन्।

ग्रूभ प्रोफाइलहरूको विस्तृत दायरासँग परिचित एक आपूर्तिकर्ता सामान्यतया एकल मानक आकारमा पूर्वनिर्धारित हुनुको सट्टा दिइएको सेटअपको लागि ट्रेड-अफहरू मार्फत हिंड्न सक्छ। यो विशेष गरी अनुकूल उपकरण निर्माणहरूमा उपयोगी साबित हुन्छ, जहाँ अफ-द-शेल्फ ग्रूभ आयामहरू सधैं प्रयोग भइरहेको बेल्ट वा केबलसँग मेल खाँदैन।

ग्रूभ डिजाइन औद्योगिक गाइड रोलरको सबैभन्दा चम्किलो भाग नहुन सक्छ, तर यसले चुपचाप ट्र्याकिङ स्थिरता, पहिरन दर, घर्षण स्तर, र समग्र प्रणाली विश्वसनीयतालाई प्रभाव पार्छ। प्याकेजिङ बेल्टलाई मार्गदर्शन गर्ने V-ग्रुभहरू वा तारको डोरीमा झुन्ड्याउने गोलाकार च्यानलहरूसँग काम गर्ने होस्, त्यो खालीको आकार र साइजले धेरैजसो मानिसहरूले सोचेभन्दा बढी काम गर्छ जबसम्म कुनै कुरा ट्र्याकबाट टाढा जान्छ। नियमित मर्मतसम्भारको समयमा ग्रूभ अवस्थामा ध्यान दिँदै, र नयाँ रोलरहरू चयन गर्दा ग्रूभ विकल्पहरूको बारेमा इमानदार कुराकानी गर्दै, यो सानो चीजबाट अपेक्षा गरिएको भन्दा धेरै टाउको दुखाइलाई बचाउने प्रवृत्ति हुन्छ।
